系統概述：

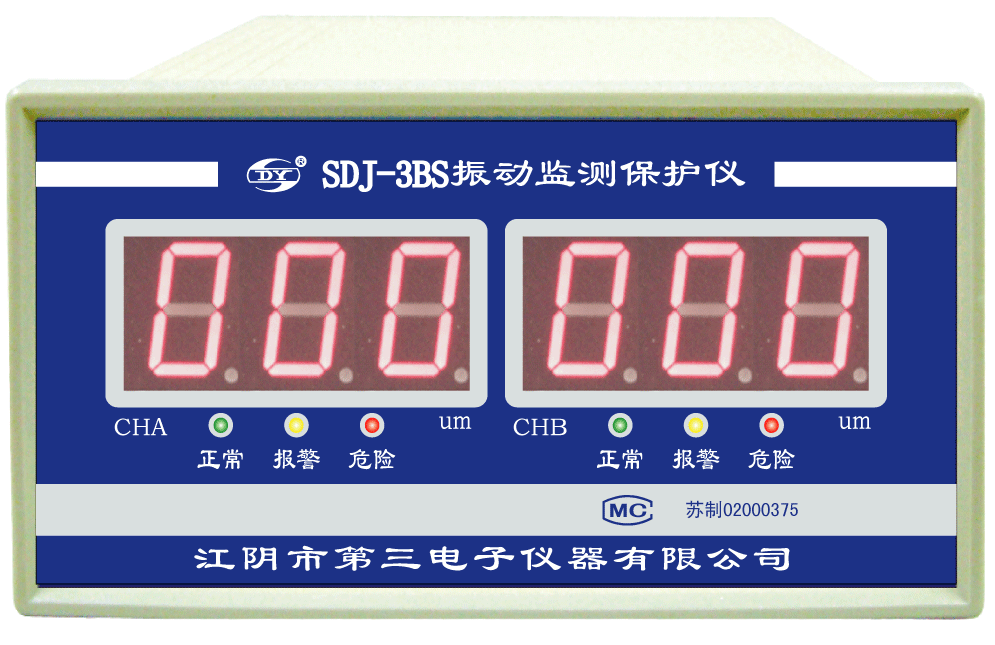

SDJ-3BS(3LS)型振動監測保護儀，屬通用型儀表，采用標準機箱構成，每個監測器中有A、B兩個通道，獨立的LED顯示方式。獨立的4～20mA輸出，獨立的開關量輸出。對旋轉機械來說衡量其全面的機械情況，轉子的振動幅度或烈度是兩個基本的指標。
SDJ-3BS(3LS)型振動監測保護儀，來自二個獨立的SG-2H型振動速度傳感信號，在LED數字顯示器上，連續地顯示通道的振動幅值。為了能夠進行全面保護，在一個軸承座上，需要安裝兩個振動傳感器。要求垂直或水平安裝。如果用戶需要，本廠可提供QBJ-3BS型就地帶有玻璃門的防護箱?？商峁㏒G-2H傳感器安裝底座，底座尺寸40×40mm，可安裝垂直和水平方向2個傳感器。
技術參數：
●測量范圍：
SDJ-3BS振幅：0～200um（峰~峰值） (量程可由用戶自定)
SDJ-3LS烈度：0～20.0mm/s（均方根值） (量程可由用戶自定)
精度：≤±1%(滿度值)
頻率：15～100Hz
●頻率響應：40～60Hz≤±3%
30～100Hz≤±5%
10～100Hz≤±8%
●恒流輸出：4～20mA(負載<1KΩ)
●報警設定：
SDJ-3BS：0～200um（峰～峰值）
SDJ-3LS：0～20.0mm/s（均方根值）
●報警、危險開關量：無源觸點DC24V/2A
●噪聲電平：無訊號輸入時≤1%(滿度值)
●使用溫度：儀表 -25～45℃ （相對濕度≤80%）
配用SG-2H型振動傳感器 -25～100℃
●外形尺寸：（盤裝式）寬160×高80×深260(mm)
開孔尺寸：（盤裝式）寬153×高77×深260(mm)
外形尺寸：（掛壁式）寬192.5×高290×深95(mm)
安裝尺寸：（掛壁式）寬170×高272×深98(mm)
●供電電源：AC220V±10%/50Hz
