系統(tǒng)概述：

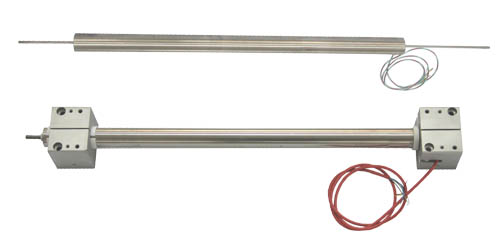

LVDT1000系列位移傳感器主要適用于汽輪機組主汽門油動機行程、閥門開啟行程、油箱油位行程的測量。主要特點于動態(tài)特性好,用于高速在線自動檢測和自動控制?？稍趶姶艌龃箅娏鳌⒏邷爻睗竦葠毫迎h(huán)境下工作。
技術指標：
1.線性量程: 0～±150mm
2.精 度: ±1﹪(滿量程)
3.頻 率：1000～4000Hz
4.初級線圈阻抗大于500Ω
5.溫度范圍：0～150℃，在溫度范圍內(nèi)每變化38℃， 對于任何位移，輸出直流電壓變化不超過1.25﹪
6.耐 壓：1500V，50Hz，1分鐘
工作原理：
LVDT1000系列位移傳感器工作原理，是鐵芯可移動的變壓器，傳感器由三組線圈組成，初級線圈一組引出線為黃、棕；次級線圈二組，一組為黑、綠，另一組為藍、紅，差動變壓器式位移傳感器，當把綠線和藍線連接時可作為次級電壓差動輸出。
位移變送器：
1、激勵電壓/頻率：7V/2.5KHz
2、輸出電流：4-20mA
3、負載電阻：<600Ω
4、工作溫度：0℃～50℃
5、供電電壓：24VDC±10％
6、外形尺寸：120*60*40mm
7、接線方法：傳感器初級為：1棕、2黃；次級1為：3黑、4綠；次級2為：5藍、6紅。供電電源：24VDC 7+ 8-。輸出：4-20mA 9+ 10-
